Rangkaian seri dan paralel

Rangkaian Seri adalah salah satu rangkaian listrik yang disusun secara sejajar (seri). Baterai dalam senter umumnya disusun dalam rangkaian seri.

Rangkaian Paralel adalah salah satu rangkaian listrik yang disusun secara berderet (paralel). Lampu yang dipasang di rumah umumnya merupakan rangkaian paralel. Rangakain listrik paralel adalah suatu rangkaian listrik, di mana semua input komponen berasal dari sumber yang sama. Semua komponen satu sama lain tersusun paralel. Hal inilah yang menyebabkan susunan paralel dalam rangkaian listrik menghabiskan biaya yang lebih banyak (kabel penghubung yang diperlukan lebih banyak). Selain kelemahan tersebut, susunan paralel memiliki kelebihan tertentu dibandingkan susunan seri. Adapun kelebihannya adalah jika salah satu komponen dicabut atau rusak, maka komponen yang lain tetap berfungsi sebagaimana mestinya

Gabungan antara rangkaian seri dan rangkaian paralel disebut rangkaian seri-paralel (kadang disebut sebagai rangkaian campuran atau rangkaian kombinasi).

 Rangkaian seri

Jumlah hambatan total rangkaian seri sama dengan jumlah hambatan tiap- tiap komponen (resistor).

Rangkaian paralel

Rangkaian campuran (seri-paralel)

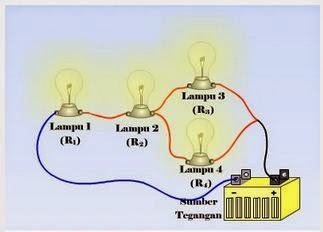

Rangkaian listrik campuran (seri-paralel) merupakan rangkaian listrik gabungan dari rangkaian listrik seri dan rangkaian listrik paralel. Untuk lebih jelasnya tentang rangkaian listrik gabungan (seri-paralel) perhatikanlah ilustrasi berikut

Untuk mencari besarnya hambatan pengganti rangkaian listrik gabungan seri - paralel adalah dengan mencari besaranya hambatan tiap tiap model rangkaian (rangkaian seri dan rangkaian paralel), selanjutnya mencari hambatan gabungan dari model rangkaian akhir yang didapat. Misalnya seperti rangkaian di atas, maka model rangkaian akhir yang didapat adalah model rangkaian seri, sehingga hambatan total rangkaian dicari dengan persamaan hambatan pengganti rangkaian hambatan seri.
